IKS 디바이스
사용자 매뉴얼

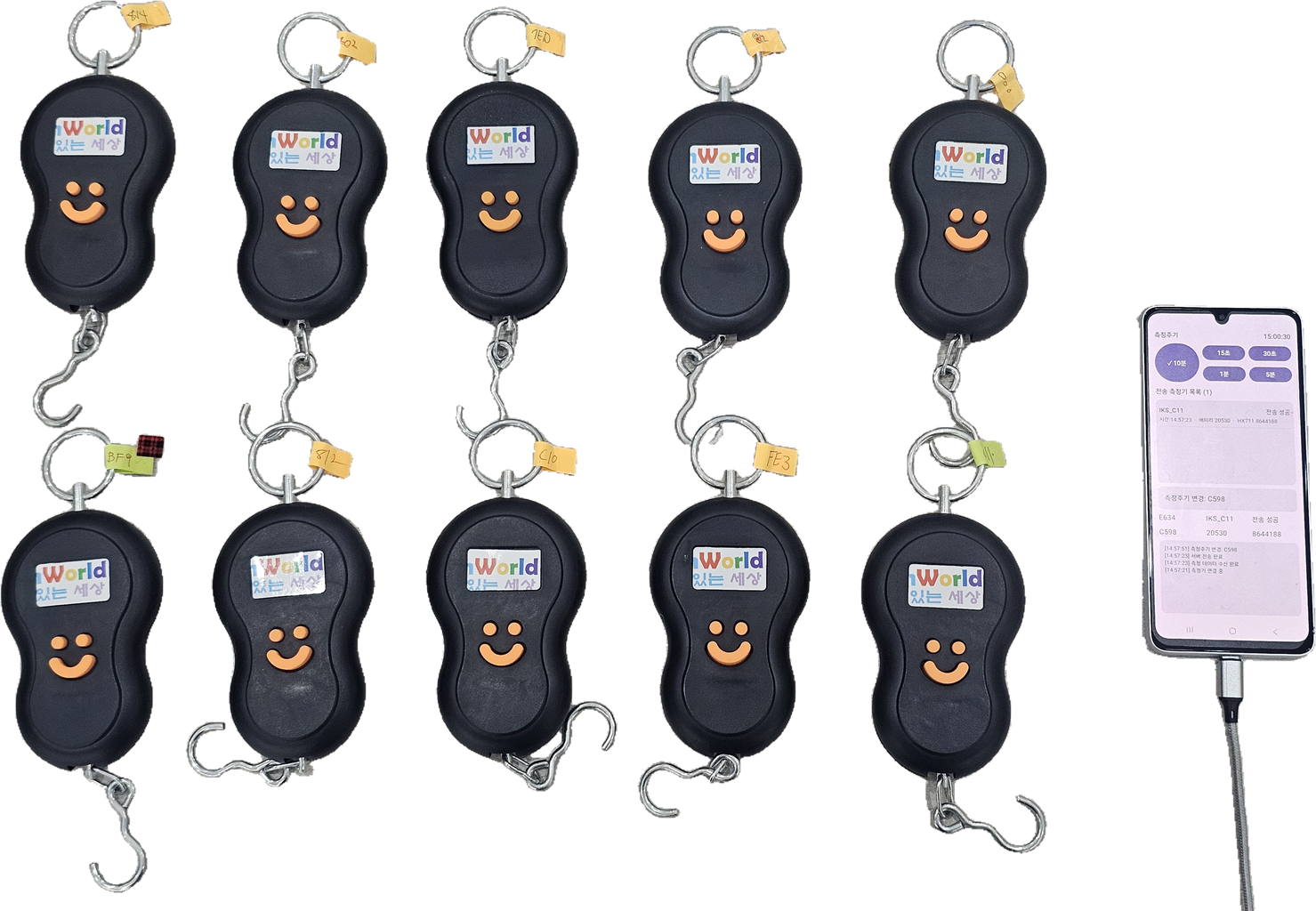

IKS 디바이스는 병원에서 사용하는 소변 수집 용기의 무게를 일정한 간격으로 자동 측정하고, 측정 데이터를 무선으로 전송하는 장치입니다.

각 병상에 설치된 IKS 측정기에서 수집한 데이터는 BLE 통신을 통해 안드로이드 수집기로 전달되며, 병원 Wi-Fi를 거쳐 서버에 저장됩니다. 의료진은 모니터링웹에서 병상별 측정값과 시간에 따른 변화 추이를 확인할 수 있습니다.

1. 설치 위치 확인평평하고 흔들리지 않는 위치에 있는 튼튼한 거치대에 디바이스 상단의 큰 금속 링을 걸어 놓습니다.
2. 수집 용기 설치소변 수집 용기를 하단의 S자 모양 금속 갈고리에 걸어줍니다.
3. 주변 접촉 확인용기와 배관이 침대, 벽 또는 주변 물체에 닿지 않도록 합니다.
4. 수집기 확인 (전원 켜기)수집기 전원을 켜고 정상 작동 상태를 확인합니다.
5. 수집기 연결 확인수집기에서 해당 장비가 정상적으로 인식되는지 확인합니다.
6. 영점 설정빈 용기가 설치된 상태에서 모니터링웹에서 영점을 설정합니다.
7. 최종 확인모니터링웹의 현재 측정값이 0으로 표시되는지 확인합니다.

1. 용기 설치 상태 확인용기와 배관이 올바르게 설치되어 있는지 확인합니다.
2. 수집기 연결 상태 확인수집기는 24시간 계속 켜저 있어야 하며 항상 충전기에 연결하여 충전 상태로 두어야 켜저있는 상태로 둘 수 있습니다.
3. 측정 및 전송 대기디바이스가 측정값을 수집기로 전송할 때까지 기다립니다.
4. 데이터 수신 확인수집기에서 장비 연결과 데이터 수신 여부를 확인합니다.
5. 모니터링웹 확인해당 병상 또는 디바이스의 측정값과 변화 그래프를 확인합니다.

현재 버전의 영점 설정은 버튼을 누르는 즉시 0으로 바뀌는 방식이 아닙니다. 측정기가 다음 측정주기에 깨어나 명령을 받은 뒤, 수집되는 첫 데이터를 0점 기준으로 적용합니다.

현장 영점 설정 순서

1. 빈 소변팩 상태 준비소변팩을 측정기에 걸고, 영점이 확정될 때까지 소변 유입을 잠근 상태로 유지합니다.
2. 주변 접촉 확인소변팩과 배관이 침대, 벽, 바닥 또는 다른 물체에 닿지 않았는지 확인합니다.
3. 영점 설정 요청모니터링 화면에서 해당 병상의 영점 설정 버튼을 누릅니다.
4. 다음 측정 데이터 대기설정된 측정주기에 따라 기기가 깨어나고 영점 명령을 처리할 때까지 기다립니다.
5. 0점 확인 후 사용모니터링 화면에 0점이 반영된 것을 확인한 다음 소변 유입을 다시 개방합니다.

• 영점 설정이 끝나기 전에 소변 유입을 개방하면 정확한 빈 용기 기준이 적용되지 않을 수 있습니다.
• 용기를 올리거나 제거하는 중에는 영점을 설정하지 마십시오.
• 다음 날에도 이전 날짜에 마지막으로 설정한 영점값이 이어서 적용됩니다.

• 그래프에 빈 구간이 반복되면 측정기 배터리 상태와 배터리 장착 상태를 확인합니다.
• 수집기에서 해당 IKS 장비가 BLE 검색 목록에 나타나는지 확인합니다.
• 측정기와 수집기 사이의 거리가 너무 멀거나 장애물이 있는지 확인합니다.
• 수집기 앱의 동작 로그에서 BLE 연결 실패 또는 재검색 기록이 반복되는지 확인합니다.

IKS Monitor 수집기 앱은 주변의 IKS 측정기를 계속 검색하여 각 장비의 측정 데이터를 BLE로 수신하고, 연결된 Wi-Fi를 통해 서버로 자동 전송하는 중계 앱입니다.

수집기 한 대가 여러 측정기를 차례대로 처리합니다. 한 측정기의 데이터를 받은 뒤 연결을 종료하고 즉시 다음 측정기를 검색하므로, 운영 중에는 앱을 종료하지 말고 스마트폰을 충전기와 Wi-Fi에 항상 연결해 두십시오.

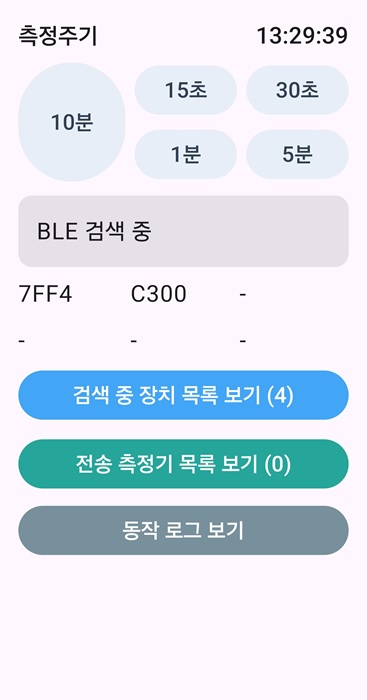

① 기본 화면과 측정주기 선택

앱을 실행하면 현재 시각, 측정주기, BLE 동작 상태와 최근 처리 결과가 표시됩니다.

• 측정주기 버튼 — 15초, 30초, 1분, 5분, 10분 중 장비가 깨어나 측정·전송할 간격을 선택합니다. 선택된 주기는 파란색과 ✓ 표시로 구분됩니다.
• BLE 검색 중 — 수집기가 주변 Bluetooth 장치를 계속 탐색하고 있는 정상 상태입니다.
• 7FF4 — 현재 수집기에 설정된 장비 식별 또는 통신 관련 설정값입니다.
• C300 — 측정기에 전송하는 데이터 요청 명령입니다.
• 오른쪽 시각 — 가장 최근 데이터가 정상적으로 수신·처리된 시각입니다. `-`는 아직 수신된 값이 없음을 뜻합니다.
• 검색 중 장치 목록 보기 (4) — 현재 주변에서 발견한 BLE 장치 수를 괄호 안에 표시합니다.
• 전송 측정기 목록 보기 (0) — 최근 데이터를 수신해 서버로 전송한 IKS 측정기 수를 표시합니다.

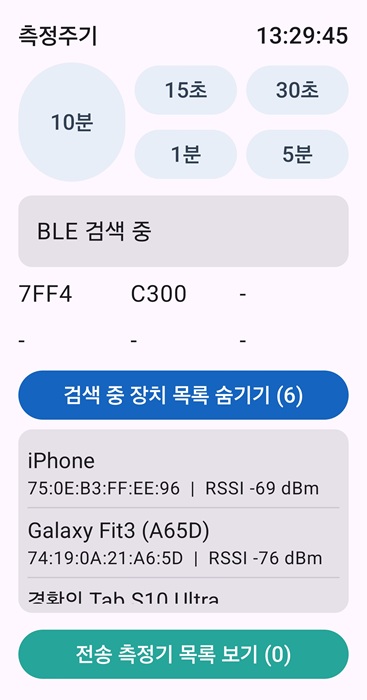

② 검색 중 장치 목록 확인

검색 중 장치 목록 보기를 누르면 주변에서 검색되는 Bluetooth 장치의 이름, MAC 주소와 신호 세기(RSSI)를 확인할 수 있습니다. 다시 누르면 목록이 접힙니다.

• 장치 이름 — 스마트폰, 웨어러블 기기와 IKS 측정기 등 주변 BLE 장치의 이름입니다.
• MAC 주소 — 각 Bluetooth 장치를 구분하는 고유 주소입니다.
• RSSI — 수집기에서 측정한 신호 세기입니다. 일반적으로 0에 가까울수록 신호가 강하며, -90 dBm 이하처럼 값이 지나치게 낮으면 거리와 장애물을 확인합니다.
• 목록의 용도 — IKS 측정기가 검색되지 않을 때 측정기 전원, 배터리 장착, 거리 및 BLE 동작 여부를 점검하는 진단 화면입니다.

참고주변의 일반 Bluetooth 장치가 함께 표시되는 것은 정상입니다. 실제 데이터 수집 대상은 이름이 IKS_로 시작하는 측정기입니다.

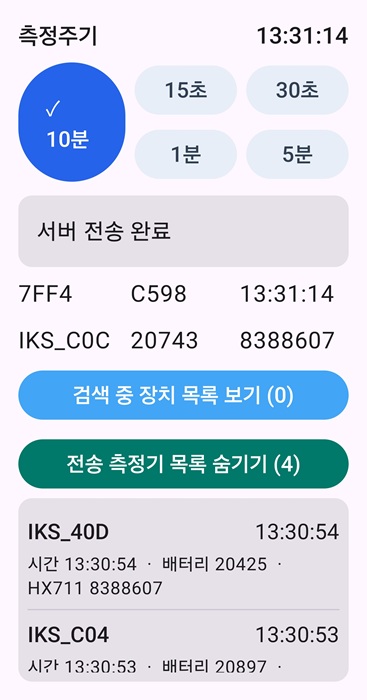

③ 수신 데이터와 서버 전송 결과

측정기 데이터가 정상적으로 수신되고 서버 저장까지 끝나면 상태 영역에 서버 전송 완료가 표시됩니다. 전송 측정기 목록에서는 최근 처리된 장비를 확인할 수 있습니다.

• IKS_C0C / IKS_40D — 측정기 이름이며, 각 병상 또는 설치 장비를 구분합니다.
• 목록 오른쪽 시각 — 해당 측정기의 데이터를 마지막으로 받은 시각입니다.
• 시간 — 측정 데이터에 포함되거나 앱에서 기록한 처리 시각입니다.
• 배터리 20425 — 측정기에서 전달된 배터리 ADC 원시값입니다. 실제 전압과 잔량 표시는 서버의 환산 기준에 따라 처리됩니다.
• HX711 8388607 — 로드셀 증폭기에서 읽은 무게 원시값입니다. 서버에서 장비별 영점과 Gain을 적용해 최종 측정량으로 환산합니다.
• 서버 전송 완료 — BLE 수신뿐 아니라 서버 업로드까지 정상적으로 끝났음을 뜻합니다.

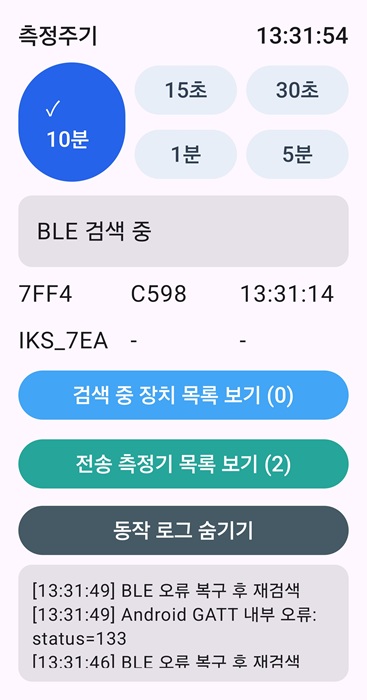

④ 동작 로그와 오류 확인

동작 로그 보기를 누르면 BLE 검색, 연결, 데이터 수신, 서버 전송과 오류 복구 과정을 시간순으로 확인할 수 있습니다. 다시 누르면 로그가 접힙니다.

• BLE 오류 복구 후 재검색 — 연결 오류가 발생했지만 앱이 연결을 정리한 뒤 자동 검색을 다시 시작했다는 의미입니다.
• Android GATT 내부 오류: status=133 — 안드로이드 BLE 연결 과정에서 발생할 수 있는 일반적인 GATT 오류입니다. 앱이 자동 재검색하여 다음 연결을 시도합니다.
• 동일 오류가 반복될 때 — 측정기와 수집기의 거리를 줄이고, 측정기 배터리와 스마트폰 Bluetooth 상태를 확인한 뒤 필요하면 Bluetooth 또는 앱을 재시작합니다.
• 로그 활용 — 장비가 검색되지 않거나 서버에 기록되지 않을 때 발생 시각과 오류 문구를 확인하여 관리자에게 전달합니다.

화면 상태 문구의 의미

수집기 설치 및 운영 순서

1. 스마트폰 전원과 충전 연결수집기용 스마트폰을 항상 충전기에 연결하고 앱이 장시간 종료되지 않도록 합니다.
2. Wi-Fi 연결 확인병원 Wi-Fi에 연결하고 인터넷 또는 내부 서버 접속이 가능한지 확인합니다.
3. Bluetooth와 권한 확인Bluetooth를 켜고 앱의 근처 기기, Bluetooth 및 필요한 알림 권한을 허용합니다.
4. 측정주기 선택운영 기준에 맞는 주기를 선택합니다. 화면의 ✓와 파란색 표시로 선택 상태를 확인합니다.
5. 검색 장치 확인검색 목록에서 `IKS_`로 시작하는 대상 장비가 발견되는지 확인합니다.
6. 전송 결과 확인전송 측정기 목록에 장비 이름, 최근 수신 시각, 배터리와 HX711 값이 표시되고 상태가 서버 전송 완료인지 확인합니다.
7. 웹 모니터링 확인모니터링 웹에서 동일 장비의 최신 측정값과 그래프가 갱신되는지 최종 확인합니다.

모니터링 웹에서 특정 기기의 측정이 중단되었거나 수집기 앱의 전송 측정기 목록에서 장비가 장시간 갱신되지 않으면 측정기 배터리 상태와 장착 상태를 확인하고 필요하면 교체합니다.

BLE 통신 거리와 수집기 설치

BLE 디바이스는 장애물이 없는 개방된 환경에서 최대 약 100m까지 통신할 수 있습니다. 그러나 실제 병실에서는 벽, 침대, 의료장비, 인체, 금속 구조물 등이 전파를 가리거나 반사하므로 통신 가능 거리가 크게 달라질 수 있습니다. 따라서 물체 뒤에 설치된 상태에서는 거리만으로 통신 가능 여부를 판단할 수 없습니다.

• 측정기와 수집기 사이에 금속 장비, 벽, 침대 프레임 또는 사람이 지속적으로 위치하지 않도록 합니다.
• 수집기를 서랍, 수납장, 장비 뒤 또는 바닥 가까이에 두지 마십시오.
• 디바이스를 물에 담그거나 흐르는 물로 직접 세척하지 마십시오.
• 물기가 묻은 경우 부드러운 마른 천으로 닦으십시오.
• 강한 충격을 가하거나 제품을 떨어뜨리지 마십시오.
• 기울어진 바닥이나 흔들리는 장소에 설치하지 마십시오.
• 소변 수집 용기와 배관이 다른 물체에 닿지 않도록 하십시오.
• 로드셀은 주변 온도 변화의 영향을 받을 수 있으므로 가능한 한 일정한 온도 환경에서 사용하십시오.
• 지정된 규격의 배터리만 사용하십시오.
• 임의로 제품을 분해하거나 개조하지 마십시오.
• 측정 결과는 환자 상태 판단을 위한 보조 자료로 사용하십시오.
